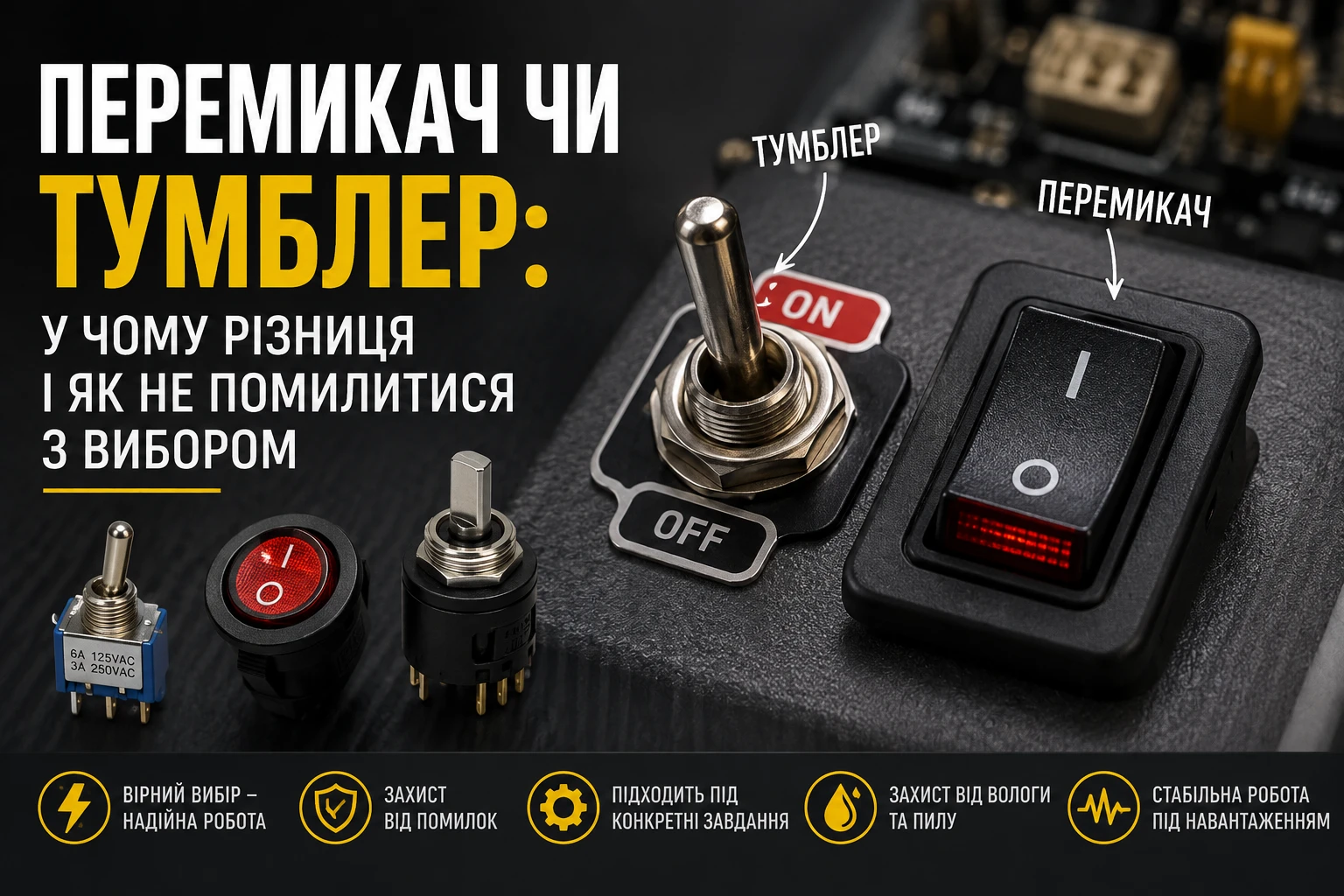

Перемикач чи тумблер: у чому різниця і як не помилитися з вибором

Комутація електричних кіл — це основа надійності будь-якої системи, від розеткового щитка до силової панелі управління. Часто поняття «перемикач» і «тумблер» використовують як синоніми, проте з інженерної точки зору вони відрізняються конструкцією, механікою спрацьовування та сферами застосування.

Для створення надійних електричних кіл важливо використовувати якісні компоненти від перевірених постачальників. Інтернет-магазин Relcoma є одного з провідних постачальників електроніки, якісних перемикачів, тумблерів та роз'ємів для найрізноманітніших завдань. Завдяки асортименту та суворому контролю якості магазин Relcoma став надійним партнером як для радіоаматорів, так і для професійних розробників електроніки.

Чим відрізняється тумблер від перемикача?

Головна відмінність полягає в механізмі приводу та типі зворотного зв'язку:

• Тумблер (Toggle Switch) – оснащений важільцем, який переключається між фіксованими або пружинними положеннями. Привід має чітке клацання (тактильний відгук) і високу механічну міцність. Стан тумблера легко визначити візуально та на дотик за положенням важеля.
• Перемикач (Switch / Selector) – широка категорія пристроїв, яка включає клавішні (рокерні), поворотні (галетні), кнопкові та слайдерні механізми. Вони призначені для зміни стану кола і часто оптимізовані для плоских панелей або багатопозиційного перемикання кількох ліній одразу.

Топ-5 помилок при виборі та монтажі

Перемикач чи тумблер здається простим елементом — здавалося б, замкнув коло, розімкнув, що тут може піти не так? Але саме через недооцінку цієї «простоти» більшість поломок виникає не через брак, а через невірний підбір компонента під конкретну задачу. Обгорілі контакти, самовільне вимкнення під вібрацією, коротке замикання від вологи — усе це наслідки помилок на етапі вибору, а не якості деталі. П'ять найпоширеніших причин виходу з ладу перемикачів і тумблерів та як їх уникнути ще до монтажу.

1. Неврахування типу навантаження (AC vs DC)
   Використання перемикача змінно струму (AC) у колі постійного струму (DC) під навантаженням викликає стабільну електричну дугу при розмиканні. На відміну від AC, де струм проходит через нуль 100 разів на секунду, в DC дуга не гасне сама і випалює контакти.
2. Плутанина між фіксованим (ON-OFF) та моментумним (ON)-OFF-(ON) станами
   Спроба використати моментумний тумблер (який повертається в початковий стан при відпусканні) замість фіксованого призводить до того, що прилад вимикається одразу після того, як ви прибрали палець з важеля.
3. Ігнорування рівня захисту (IP)
   Встановлення звичайного тумблера на зовнішню панель або дрон без силіконового ковпачка-герметизатора призводить до потрапляння вологи й пилу всередину механізму, що викликає коротке замикання або корозію.
4. Вибір елемента без урахування вібраційного навантаження
   У техніці з високим рівнем вібрацій (силові блоки БПЛА, автомобільна техніка) звичайний клавішний перемикач може самовільно змінити стан. У таких умовах використовують тумблери з механічним фіксатором (Safety Lock) або тумблери з захисними кришками («Off-Safety Switch»).
5. Перевищення допустимого струму комутації
   Пропускання високих струмів через малосигнальні тумблери спричиняє локальний нагрів, сплавлення пластикового корпусу та приварювання контакторів один до одного.

Більшість описаних проблем виникає не через дешевизну компонента, а через невідповідність його характеристик умовам експлуатації. Тип навантаження, режим фіксації, ступінь захисту, стійкість до вібрації та допустимий струм — параметри, які варто перевірити до покупки, а не після першої поломки.

Якщо сумніваєтесь, який тип перемикача чи тумблера підійде саме під вашу задачу — краще звіритися з технічними характеристиками заздалегідь, ніж переробляти монтаж вдруге. Асортимент перемикачів і тумблерів з різними параметрами захисту, фіксації та розрахованим струмом можна підібрати в каталозі магазину Relcoma — там же є консультація для складних випадків, коли потрібен точний аналог під конкретні умови.

Порівняльна таблиця характеристик

Правильно підібраний орган комутації забезпечує не лише зручність використання, але й безпеку всієї електричної мережі. Оцінюйте робочу напругу, тип струму, навколишнє середовище та необхідний тип зворотного зв'язку ще на етапі проектування. Використання оригінальних компонентів з асортименту Relcoma та дотримання правил монтажу дозволять уникнути перегріву кіл та відмов обладнання.
